Upgrade: Lego ISS verlichting

In deze blog combineer ik twee van mijn passies: elektronica en Lego. Ik bouwde al eerder de Lego ISS-set 21321 en wil deze nu verfraaien met een verlichtingsset.

De International Space Station Legodoos.

De set van Light My Bricks uit 2020 sprong er voor mij uit als de mooiste optie. Hoewel deze op het moment van schrijven niet meer direct verkrijgbaar is, bieden sommige resellers hem nog wel aan.

De verlichtingset bevat:

• 12x Bit Lights (koel wit, blauw, knipperend wit)
• 3x Witte Micro Bit Lights
• 1x Witte Strip Light (warm wit)
• 5x Verdeelbordjes
• 1x Flikkereffect-bord
• 6x Verbindingskabels
• 1x USB-voedingskabel
• 12x Zelfklevende vierkantjes
• 7x Diverse LEGO®-onderdelen voor montage

Om het eindresultaat te laten zien kwam ik op het idee om de gebouwde ISS voor de TV te zetten met een fraaie ruimte achtergrond.

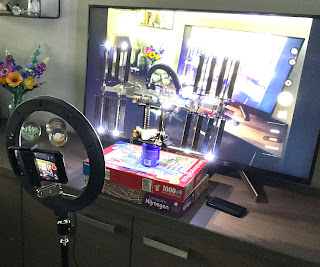

Opstelling voor de opname.
Een powerbank rechts voorziet de ISS van stroom.

Op de Android TV heb ik de App "AirPlay receiver Pro" geïnstalleerd, waardoor het mogelijk is om een afbeelding of filmpje te streamen vanaf een iPad. Hieronder volgt het resultaat:

De pulserende motoren van de bijbehorende space shuttle zien er geweldig uit. Minder tevreden ben ik over de relatief snel knipperende witte led op de ISS: het oogt onrustig en niet erg realistisch. Liever zie ik een rode led die af en toe oplicht, als een soort baken. (Overigens: de echte ISS heeft geen dergelijk baken.)  Ik vervang daarom de witte knipper-led door een rode micro-led en ontwerp een eenvoudige schakeling met een NE555-timer.

Het ontwerp

Op basis van de gekozen componentwaarden zal de uitgang 2,1 seconden hoog zijn en 0,23 seconden laag. Omdat de led in deze schakeling is verbonden met +5V in plaats van de gebruikelijke GND, licht de led op wanneer de uitgang van de 555 laag is. Hierdoor flitst hij kort (0,23 seconden) op en blijft vervolgens 2,1 seconden uit. Dit geeft precies het gewenste effect van een kort rood bakenlicht, zoals je dat ook bij vliegtuigen of satellieten ziet.

Om het geheel zo compact mogelijk te maken soldeer ik de componenten direct aan de NE555, dit levert niet het mooiste resultaat op. Het tijdelijke frutseltje wordt zolang met een plakstripje aan de achterkant van de ISS vastgezet. Later zal ik hier nog een fatsoenlijke PCB voor maken.

Het tijdelijke frutseltje van de firma Bak en Braad

Het eindresultaat

Hieronder het resultaat na de aanpassing van de verlichting. En nu... vliegt 'ie!
